Bomba de accionamiento directo servo para corte por chorro de agua
Bomba de accionamiento directo servo para corte por chorro de agua
Bomba de accionamiento directo servo para corte por chorro de agua
Bomba de accionamiento directo servo para corte por chorro de agua
Bomba de accionamiento directo servo para corte por chorro de agua

Bomba de accionamiento directo servo para corte por chorro de agua

Tipo de Pago: L/C,T/T,Paypal,Western Union
Incoterm: FOB,CFR,CIF,EXW
Cantidad de pedido mínima: 1 Set/Sets
Plazo de entrega: 15 días

Información básica

    Modelo: WMT SDD 20

    Name: Direct Drive Pump

    Pressure: 60000psi

    Continuous Work Pressure: 46000 Psi -55000 Psi

    Main Motor Power: 15KW (20HP)

    Dimension(L*W*H): 1600x800x900mm

    Displacement: 3.5l/min

Información adicional

    Paquete: caja de madera

    productividad: 20000pcs/year

    Marca: WAMIT

    transporte: Ocean

    Lugar de origen: CHINA

    Capacidad de suministro: 20000pcs/year

    Certificados : CE,ISO

    Hafen: QINGDAO

DDescripción

Ventajas de la bomba de accionamiento directo:

1. Ahorre 60% -70% de costo de electricidad

2. ruido de trabajo es menor

3. no necesita ningún enfriador de aceite o enfriador de agua para la bomba

4. la velocidad de corte será un 20% mayor.

Especificación de la bomba de accionamiento directo:

1. Modelo: WMT SDD 20

2. Presión máxima: 60000Psi (413.8Mpa)

3. Presión de trabajo continuo: 46000psi-55000Psi (320Mpa-380Mpa

4. El diámetro del orificio es de 0.30 mm (0.012 pulgadas)

5. Máx. diámetro del orificio es de 0,33 mm (0,013 pulgadas)

6. Máx. la descarga de agua es de 3.5L / min

7. Presión de entrada de agua: 0.4Mpa

8. Potencia del motor principal: 15KW (20HP)

9. Tamaño: 1600 * 800 * 900 mm

10. Sistema de transmisión del cárter: estructura de biela de cigüeñal de tres cilindros

11. Sistema de sobrealimentación de presión ultra alta (cilindro de sobrealimentación, vástago de pistón de cerámica, sello de alta presión, sello de baja presión, tubería de alta presión, válvula unidireccional, etc.)

12. Sistema de filtración de agua de doble hilera (5 micrones, 1 micrón, conexión en serie)

13. Sistema de servo control automático, modo de control de presión de salida, función inteligente de arranque y parada.

14. Apagado automático por sobrepresión y función de protección automática de bajo voltaje.

15. Fuente de alimentación: 380VAC, 50HZ, (57323522,60HZ), 3 fases.



El principio de control del servoalimentador de accionamiento directo Volmet:
El sobrealimentador de accionamiento directo es un dispositivo que convierte directamente la energía eléctrica en energía de presión de agua mediante el mecanismo de enlace del cigüeñal, y la relación de conversión de energía es tan alta como 97% o más. Dado que la relación de conversión de potencia del motor asíncrono convencional es del 80%, el servomotor de imán permanente La relación de conversión de potencia es superior al 97%, por lo que se utiliza el motor de imán servo permanente en lugar del motor asíncrono para mejorar en gran medida el uso de energía del sobrealimentador, y la tasa de conversión se mantiene por encima del 90%, mientras que la tasa de conversión de energía del reforzador hidráulico convencional es solo del 56%. , (57323523, 57072906,56% la tasa de conversión es solo en el estado de trabajo completo). En el sistema hidráulico tradicional, el motor asíncrono sigue girando cuando el chorro de agua no se corta (como el movimiento del cabezal de corte, el cambio del material de corte, etc.) y la bomba de aceite todavía está en funcionamiento. Aunque la presión de la bomba de aceite no es alta en este momento, el 30% de la potencia todavía está presente. La pérdida, incluso con la bomba de aceite servo-poder, el motor asíncrono todavía tiene que mantener su propia rotación y el campo magnético de potencia, todavía tiene una pérdida del 30%.
Este sobrealimentador puede eliminar completamente este fenómeno. El sobrealimentador adopta el principio de funcionamiento completo del servo. Solo cuando el cabezal de corte tiene una salida de agua a alta presión, el motor funciona, evitando el consumo de energía de la bomba de refuerzo hidráulica original en el estado sin corte y logrando el efecto de ahorro de energía.

Comparación de la bomba de accionamiento directo servo WAMIT y la bomba intensificadora de chorro de agua:
El principio de funcionamiento de la bomba de refuerzo hidráulica es que el motor asíncrono acciona la bomba de émbolo para generar presión de aceite, y el sistema hidráulico convierte la presión de aceite en presión de agua. La relación de presión de presión hidráulica y presión de agua normal es 1:20. Tome como ejemplo la bomba de refuerzo hidráulica convencional (60000Psi) y la bomba de accionamiento directo servo Volmet (60000Psi).
1, la elección del motor
La bomba de refuerzo hidráulica utiliza un motor asíncrono de 37KW. La relación de conversión de potencia del motor asíncrono es de aproximadamente 80% ~ 85%. La bomba de accionamiento servo directo de Volmet utiliza un motor de imán permanente de 15KW. La relación de conversión de potencia del motor de imán permanente es del 97%. Por lo tanto, el ahorro de energía de un solo motor es: 60% o más
2, la forma de conversión de presión
(1) La bomba de refuerzo hidráulica es un motor asíncrono que acciona la bomba de émbolo para generar presión de aceite. El sistema hidráulico convierte la presión de aceite en presión de agua, y la bomba de accionamiento directo es un proceso en el que el motor acciona la biela del cigüeñal para generar directamente la presión del agua. Causará pérdida de energía, aproximadamente el 35%, por lo que la bomba de accionamiento directo es aproximadamente un 35% más eficiente energéticamente que la bomba de refuerzo hidráulica.
(2) La bomba de refuerzo hidráulica presuriza el aceite a través de la válvula de inversión y luego lo convierte en presión de agua. La válvula de inversión reducirá la presión en el momento de la conmutación, causando fluctuaciones en la presión del agua. Por ejemplo, para establecer una presión de 50,000 Psi, la presión mínima después de la fluctuación puede alcanzar 43,000 Psi, y la presión promedio es de aproximadamente 45,000 Psi. La bomba de accionamiento servo directo de Volmet puede mantener una presión constante, estableciendo 50000Psi, la presión de agua de salida es 50000Psi, por lo que la eficiencia de corte mejorará enormemente (57323524, 57072907,50000-45000) / 45000 = 11%, la eficiencia de corte aumentará por 10% -20%.
3, modo de control
(1), la bomba de refuerzo hidráulica generalmente se inicia por arranque directo o triángulo en estrella, aunque puede reducir algo de la corriente de arranque, pero el impacto en la red eléctrica y el consumo de energía sigue siendo muy grande. La bomba de accionamiento directo del servidor Volmet utiliza un arranque suave totalmente inteligente, inicia la corriente a varios amperios, evita por completo el impacto en la red y reduce el consumo de energía.
(2) Después de arrancar la bomba de refuerzo hidráulica, ya sea que el agua a alta presión haya salido o no, el motor funcionará a una velocidad constante y la energía siempre se consume. La bomba de accionamiento servo directo de Volmet utiliza un convertidor de frecuencia completamente inteligente para controlar el funcionamiento del servomotor. El motor comenzará a funcionar solo cuando haya salida de agua a alta presión. Cuando el agua a alta presión no tiene salida, el motor dejará de funcionar. Esto reducirá el consumo de electricidad y desempeñará un papel en la conservación de la energía.
4. Ejemplo: tome como ejemplo el procesamiento del mosaico de azulejos (establezca la presión de trabajo en 50000Psi): trabaje 12 horas al día, el tiempo de corte real (tiempo de salida de agua a alta presión) es de aproximadamente 5 horas, el motor asíncrono de 37KW está clasificado en la bomba de refuerzo hidráulica El consumo de energía promedio es de 20 grados / hora, 20X12 = 240 grados / día, calculado de acuerdo con 300 días de trabajo, 240X300 = 68000 grados, promedio de accionamiento servo directo de Womart de 5 grados / hora, 5x12 = 60 grados / día, 60x300 = 18000 grados. Por lo tanto, la bomba de accionamiento directo Volmet puede ahorrar a los clientes alrededor de 50,000 grados por año.
Para los usuarios, cuanto más trabajan cada día, más energía ahorran.

Comparación de la bomba de accionamiento directo servo WAMIT y la bomba de accionamiento directo FLOW:
Aunque la bomba de accionamiento directo tipo FLOW también utiliza el mecanismo de articulación del cigüeñal para eliminar la pérdida de energía hidráulica de la bomba de refuerzo original, la bomba de servodirección directa Volmet tiene una ventaja significativa sobre la bomba de accionamiento directo FLOW.
1, la elección del motor.
La bomba de accionamiento directo FLOW utiliza un motor asíncrono de 22KW. La relación de conversión de potencia del motor asíncrono es del 80%. La bomba de servoaccionamiento Volmet utiliza un motor de imán permanente de 15KW. La relación de conversión de potencia del motor de imán permanente es del 97%. Por lo tanto, el ahorro de energía de un solo motor es: 30% o más
2. Modo de arranque del motor.
La bomba de accionamiento directo FLOW adopta el arranque reductor estrella-triángulo. Aunque puede reducir algunas corrientes de arranque, aún tiene un gran impacto en la red y el consumo de energía. La bomba de accionamiento directo del servidor Volmet utiliza un arranque suave totalmente inteligente, y la corriente de arranque se reduce a varios amperios, evitando completamente el impacto en la red y reduciendo el consumo de energía.
3, modo de control de presión
El control de presión de la bomba de accionamiento directo FLOW utiliza la forma de desbordamiento del exceso de agua a alta presión para controlar la presión y trabajar a una velocidad constante. Si no se utiliza un desbordamiento, su presión alcanzará los 60,000 Psi, la gran mayoría en realidad. Para que el equipo funcione de manera estable (y también para ahorrar el costo de usar piezas), la presión se usa principalmente en alrededor de 46,000 Psi, por lo que habrá (60000-46000) /60000=23.3% de pérdida de energía.
Este fenómeno de desbordamiento a alta temperatura tiene muchos inconvenientes:
1. La válvula de asiento es una válvula de alivio con control de presión neumática. La estructura es compleja y es propensa a atascarse o no puede controlar la presión establecida para cerrar. En el caso de un atasco, la presión del sistema de la bomba de accionamiento directo aumentará bruscamente, alcanzando la presión para destruir los accesorios de alta presión de trabajo normales, y la pérdida es enorme. Si no puede apagarlo, no puede ejercer presión sobre el sistema.
2. El uso del sistema de válvula de asiento exige la calidad del agua a alta presión. Si la calidad del agua no está a la altura, el agua a alta temperatura provocará incrustaciones graves y provocará una serie de fallas.
El control de presión de la bomba de accionamiento servo directo Volmet utiliza un control de presión inteligente servo de circuito cerrado completo. Cuánta presión se requiere para cortar el cabezal de corte y cuánta potencia produce el servomotor. Esto no solo ahorra energía, sino que también evita los inconvenientes de la válvula de asiento.
4, la vida útil de los componentes de alto voltaje
Es bien sabido que un componente de alta presión es un componente que es resistente a la fatiga, es decir, en el caso de la misma calidad, la vida útil del componente de alto voltaje depende del número de presión súper alta. intercambios dentro del componente.
Por ejemplo, en el caso de la misma boquilla y la misma presión, la bomba de accionamiento directo tipo FLOW tiene un número alterno de veces por minuto de 1500/2 = 750, y la bomba de servocontrol directo Volmet tiene un número alterno de veces de 580 veces (750-580). /750=22.7%

Por lo tanto, la vida útil de los componentes de alto voltaje y los componentes relacionados del servoaccionamiento Volmet se puede aumentar en un 22,7%.

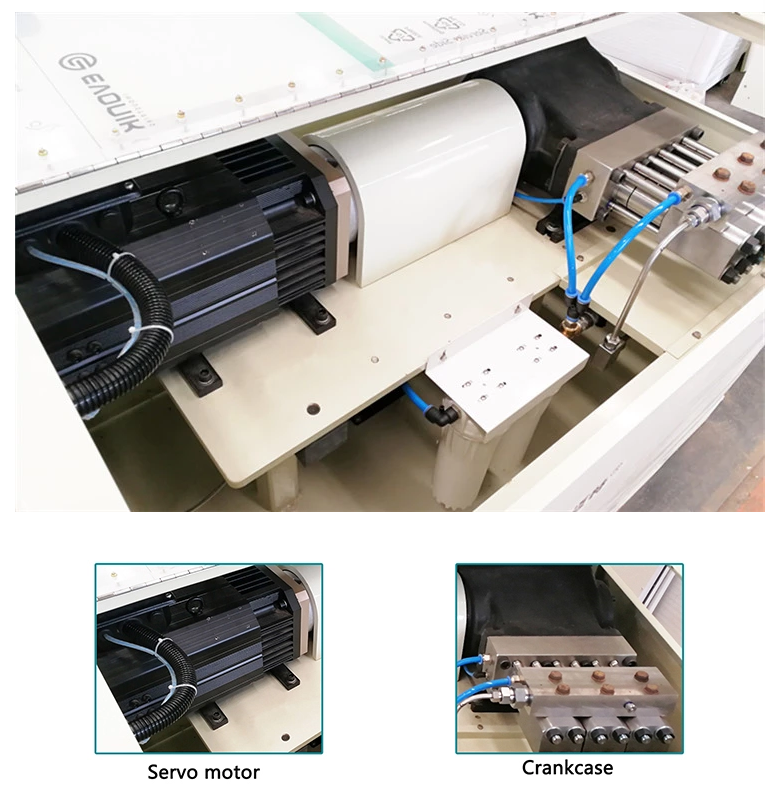

direct drive pump 1




Direct Drive Pump 5Direct Drive Pump 1


Wamit Waterjet


Nuestros servicios

1. Certificado: nuestra máquina estará estrictamente de acuerdo con el estándar de seguridad y el certificado CE europeo aprobado.
2.Mantenimiento: gratis por 12 meses. Los consumibles están disponibles a bajo precio.
3. Confirmación del equipo: los técnicos depuran el equipo cuidadosamente y lo confirman al cliente a través de videos.
4. Confirme la operación real del equipo antes de la entrega.
5.Soporte técnico: servicio gratuito las 24 horas
6. Capacitación: instrucciones manuales y videos para la instalación del software a elección, el tiempo de instalación y capacitación es generalmente de 7-10 días.

Nuestro cliente
Waterjet Cutting Machine




Preguntas más frecuentes

1. ¿Es usted fabricante o empresa comercial?
Somos fabricantes de máquinas de corte por chorro de agua en la ciudad de JINAN, Shandong, China.
2. ¿Qué tipo de material puede cortar su máquina de corte por chorro de agua?
Nuestra máquina de corte por chorro de agua puede cortar muchos materiales, como piedra, cerámica, cuarzo, vidrio, espuma, plástico, caucho, cobre, latón, aluminio, acero dulce, acero templado, titanio, inconel y aleación de fundición.
3. ¿Cuál es el máximo de su máquina de corte por chorro de agua CNC? espesor de corte?
En términos generales, si se corta acero, el grosor máximo de nuestra máquina de corte por chorro de agua puede ser de hasta 240 mm, pero sugerimos que no corte más de 150 mm para un corte suave. Ahora nuestra distancia del eje Z es de 170 mm, podemos personalizarla para los clientes. Espesor regular, consulte: el mármol es de 0-120 mm; el granito es de 0-110 mm; las baldosas son de 0-40 mm; vidrio y mosaico es de 0-80 mm; acero, acero inoxidable, cobre es 0-60 mm; el aluminio es de 0-80 mm; Plástico, acrílico, espuma de 0-200 mm.

4. ¿Cómo suministramos servicio postventa?
En algunos países tenemos un departamento de servicio postventa, brindaremos un servicio local, si no tenemos un servicio local, organizaremos un ingeniero para la instalación y capacitación en el extranjero. El tiempo de instalación y capacitación es generalmente de 7-10 días. Y también podemos proporcionar videos de instalación.
5. ¿Cuál es su tiempo de entrega?
Generalmente spea king es de 30 días. Si tiene stock, 7-15 días.
